Une installation électrique mal entretenue peut doubler les risques de pannes invisibles sur une période de dix ans. Et souvent, ces dysfonctionnements passent inaperçus jusqu’à ce qu’un appareil grille, qu’un disjoncteur saute ou, pire, qu’une odeur de brûlé vous alerte trop tard. Pourtant, un petit boîtier pas plus grand qu’un téléphone, muni de deux fils et d’un écran, suffit à prévenir ces accidents. Le multimètre, cet outil discret, devient vite un allié précieux pour diagnostiquer les maux de votre installation sans faire appel à un électricien à chaque pépin. Et la bonne nouvelle ? On n’a pas besoin d’un diplôme d’ingénieur pour en tirer parti.
Comprendre les bases du multimètre numérique pour la maison

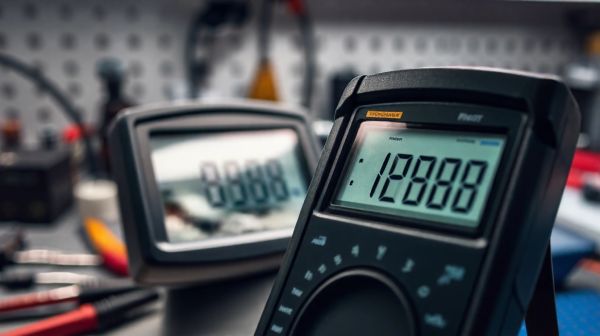

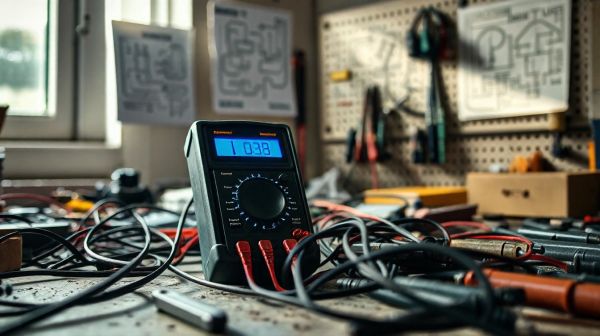

Le multimètre est un couteau suisse de l’électricité domestique. Il regroupe en un seul appareil trois fonctions principales : voltmètre (mesure de la tension), ampèremètre (mesure du courant) et ohmmètre (mesure de la résistance). Aujourd’hui, la grande majorité des modèles sont numériques, avec un écran LCD qui affiche les valeurs en chiffres clairs - bien plus simple que les anciens modèles analogiques, où il fallait interpréter la position d’une aiguille sur un cadran. Moins de risque d’erreur, plus de précision. Et pour un usage maison, c’est exactement ce dont on a besoin.
Avant de vous lancer, quelques bases à connaître. L’électricité, c’est comme l’eau dans une canalisation : la tension (en volts) correspond à la pression, le courant (en ampères) au débit, et la résistance (en ohms) à un étranglement dans le tuyau. Ces analogies aident à visualiser ce que l’on mesure. Par exemple, une prise murale en France doit afficher environ 230 volts - c’est la pression électrique disponible. Une pile de 1,5V, elle, est comme un filet d’eau. Ces ordres de grandeur sont à garder en tête pour repérer une anomalie.
Différencier volt, ampère et ohm sans s'embrouiller
On l’a vu, chaque unité a son rôle. Le volt (V) mesure la différence de potentiel : sans tension, aucun courant ne circule. Le courant, en ampères (A), est ce qui fait fonctionner vos appareils - c’est lui qui chauffe votre plaque ou fait tourner un moteur. Enfin, la résistance, en ohms (Ω), indique à quel point un matériau freine le passage du courant. Un câble en bon état a une très faible résistance ; un composant grillé, lui, peut afficher une résistance infinie. Comprendre cette trilogie, c’est déjà faire un grand pas vers l’auto-diagnostic électrique.
Régler le sélecteur sur la bonne fonction
L’erreur la plus fréquente ? Oublier de régler le sélecteur sur la bonne fonction. Avant de brancher les fils, vérifiez : voulez-vous mesurer une tension continue (pile, batterie) ou alternative (prise de courant) ? Le symbole V~ indique le courant alternatif, V⎓ le courant continu. Un mauvais réglage peut donner une mesure fausse, voire endommager l’appareil. La plupart des multimètres modernes ont une sécurité intégrée, mais mieux vaut éviter le test. En général, commencez par le calibre le plus élevé si vous ne connaissez pas la valeur attendue - c’est une règle d’or pour éviter les mauvaises surprises.
Les bons réflexes de branchement
Les câbles, ou "fils de mesure", ont une couleur codée. Le fil noir va toujours dans la borne COM (comme "commun"), le fil rouge dans la borne V (pour tension, résistance, continuité). Pour mesurer un courant fort, on branche parfois le rouge dans la borne A ou mA, mais c’est une manipulation délicate qu’on réserve aux usages précis. Les pointes de touche doivent être en bon état : pas de fil dénudé, pas de pointe rouillée. Une mauvaise connexion donne une fausse mesure. Et surtout : jamais de doigt sur les pointes pendant la mesure. Pour approfondir vos connaissances sur les réglages avancés, vous pouvez consulter ce guide complet - https://jardinsetjardiniers.com/travaux/tout-savoir-sur-le-multimetre-guide-complet-et-conseils-dexperts.php.
Tableau comparatif des types de mesures courantes
Connaître les fonctions de base, c’est bien. Mais savoir quand et comment les utiliser, c’est encore mieux. Voici un aperçu des trois mesures les plus utiles en bricolage domestique, avec leurs spécificités.
| 📏 Mesure | 🔁 Courant | 🔌 Branchement | 💡 Usage type |
|---|---|---|---|
| Tension (V) | Alternatif (V~) ou continu (V⎓) | Parallèle au circuit (pas d'interruption) | Vérifier une prise, une batterie, un transformateur |
| Intensité (A) | Continu ou alternatif selon besoin | Série (le courant passe par le multimètre) | Mesurer la consommation d’un appareil (avec précaution) |
| Résistance (Ω) | Pas de courant présent | Parallèle, appareil éteint | Tester un fusible, une plaque chauffante, un câble |
Identifier la tension d'une prise ou d'une batterie
Un téléviseur ne s’allume plus ? Une lampe halogène clignote ? Avant de changer l’appareil, vérifiez la source d’alimentation. Branchez le multimètre en mode tension alternative (V~), sélectionnez un calibre autour de 600V, et touchez les deux orifices de la prise avec les pointes. Attention : ne touchez jamais les deux orifices en même temps avec une même main. Une lecture autour de 230V est normale. Moins de 200V ? C’est suspect. Pour une pile, c’est pareil : en mode V⎓, une pile AA neuve doit afficher 1,5V. Si elle est à 1,2V, elle est fatiguée. C’est l’entretien préventif à l’état pur.
Tester la continuité des circuits
C’est la fonction “bip” - un simple clic sur le sélecteur, et le multimètre émet un son s’il détecte un passage de courant. Idéal pour vérifier si un fusible est grillé (silence = coupure), si un câble est sectionné, ou si un interrupteur fonctionne. L’appareil doit être éteint, bien sûr. Cette vérification prend 10 secondes et peut vous éviter de remplacer un appareil entier alors que seul un fusible est en cause. Très utile pour les rallonges, les lampes ou les petits électroménagers.
Liste des astuces pour prolonger la vie de vos appareils
Un multimètre n’est pas qu’un détective de pannes. C’est aussi un outil de réparation durable. En identifiant les petites défaillances avant qu’elles ne deviennent des gros soucis, vous faites des économies - et vous réduisez les déchets électroniques. Voici cinq vérifications rapides à intégrer à votre routine.
Vérifier la résistance des plaques de cuisson
Une plaque ne chauffe plus ? Éteignez le circuit, débranchez la plaque, puis mesurez la résistance entre les deux bornes. Une valeur entre 20 et 50 ohms est normale. Si le multimètre affiche “OL” (over limit), la résistance est rompue : il faut la remplacer. Mais si la résistance est bonne, le problème vient peut-être du thermostat ou du câblage - à vérifier aussi.
Diagnostiquer les fuites de courant
Disjoncteur qui saute sans raison ? Cela peut venir d’une fuite de courant vers la terre, souvent due à un câble dénudé ou un appareil humide. Avec un multimètre en mode résistance, on peut tester l’isolation des câbles ou des appareils. Mais attention : cette mesure est plus délicate et nécessite de couper le courant général. Si vous n’êtes pas à l’aise, mieux vaut faire appel à un pro. La sécurité domestique, c’est non négociable.
- 🔋 État des fusibles : en mode continuité, un bon fusible fait “bip”, un mauvais reste muet
- ⚡ Charge des piles rechargeables : une pile NiMH en bon état affiche entre 1,2 et 1,4V chargée, zéro quand elle est morte
- 🔌 Test de rallonge électrique : vérifiez la continuité de chaque fil (phase, neutre, terre) entre les deux extrémités
- 💡 Vérification de transformateur LED : mesurez la tension de sortie - elle doit correspondre à celle indiquée sur l’étiquette
- ♨️ Test de résistance de chauffe-eau : entre 15 et 30 ohms pour une résistance de 1500W, selon la puissance
Questions et réponses
Comment savoir si la pile interne de mon multimètre est usée ?
Quand l’écran LCD devient flou, partiellement noir, ou que les chiffres clignotent sans raison, c’est souvent le signe d’une pile faible. Certaines mesures deviennent erratiques, surtout en mode résistance. Remplacer la pile 9V est simple et peu coûteux - faites-le dès les premiers signes pour éviter des erreurs de diagnostic.
Que faire si mon multimètre affiche 'OL' lors d'un test ?
'OL' signifie "Over Limit" ou "Open Loop" : le circuit est ouvert, il n’y a pas de continuité. C’est normal si vous testez un interrupteur ouvert, mais inquiétant si vous mesurez une rallonge ou une résistance. Vérifiez vos branchements, puis confirmez que l’appareil testé n’est pas censé être conducteur. Si c’est le cas, il est probablement défectueux.
Vaut-il mieux investir dans un modèle à 20€ ou 100€ ?
Pour un usage occasionnel - tester des piles ou une prise - un modèle à 20-30€ suffit. Mais pour une utilisation plus fréquente ou en environnement domestique complexe, un modèle CAT III à 80-100€ offre une meilleure protection contre les surtensions. Le confort d’utilisation, la précision et la durabilité justifient souvent l’investissement.
Est-il possible de mesurer la consommation d'un frigo avec cet outil ?
Le multimètre mesure bien l’intensité, mais pour avoir la consommation en watts, il faut multiplier la tension par le courant - et cela suppose de mesurer le courant en série, ce qui est risqué sur un gros appareil. Pour ce genre d’analyse, une pince ampèremètre ou un capteur de consommation est plus adapté et sécurisé.
Peut-on utiliser un multimètre pour vérifier l’état d’une batterie de voiture ?
Oui. En mode tension continue, une batterie de voiture au repos doit afficher entre 12,4V et 12,8V. Moins de 12V indique une décharge. En marche, le moteur allumé, elle doit monter à 13,8-14,4V : c’est l’alternateur qui recharge. Une mesure basse à chaud signale un problème d’alternateur.
